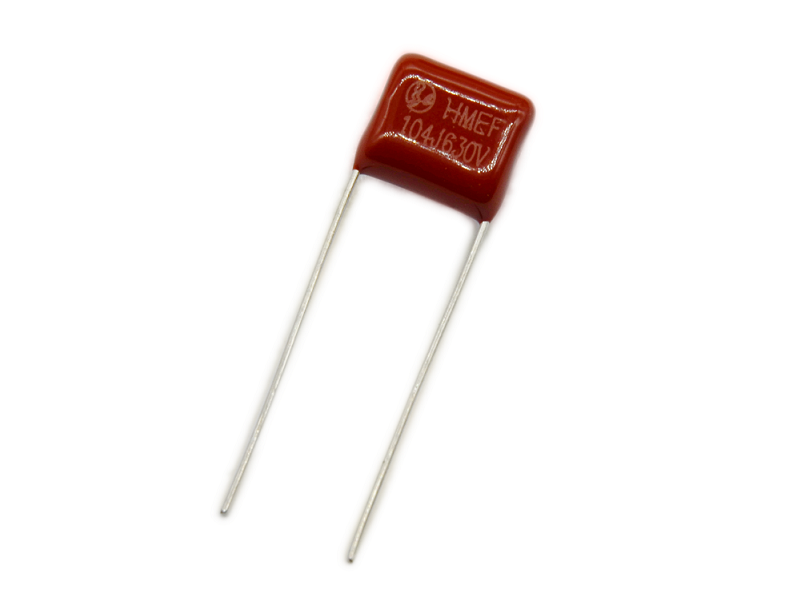

特點:
金屬化聚酯膜,無感卷繞結(jié)構
容量范圍寬,體積小,重量輕
自愈性好,壽命長
阻燃性環(huán)氧粉末包封
主要用途:
適用于直流和VHF級信號的隔直流、旁路和耦合
廣泛用于濾波、低脈沖電路
技術要求:
1.引用標準:GB 7332 (IEC 60384-2)
2.氣候類別: 40/105/21
3.額定溫度:85°C
4.工作溫度范圍: -40°C~105°C (+85°C to +105°C:decreasing factor 1.25% per °C for Vr(dc))
5.額定電壓: 50/63V、100V、250V、400V、630V
6.電容量范圍: 0.047uf~10.0uf
7.電容量偏差:±5%(J), ±10%(K)
8.耐電壓: 1.6Ur(5s)
9.損耗角正切 :≤1.0% (20°C,1kHz)
10.絕緣電阻: Ur≤15000MΩ, Cr ≤0.33uf
>5000s, Cr>0.33uf (20°C,10V, 1min)
Ur>30000MΩ, Cr≤0.33uf
>10000s, Cr >0.33uf (20°C,100V, 1min)
